一  、 整  车 要  求

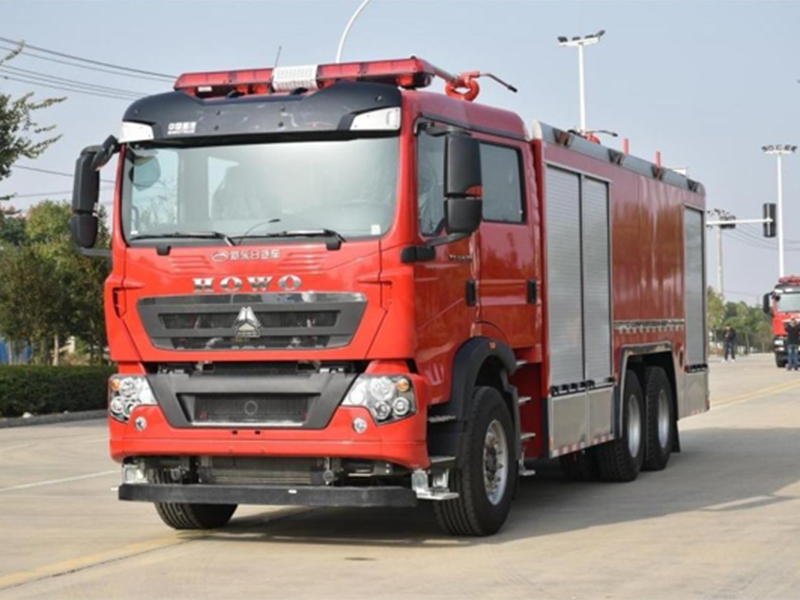

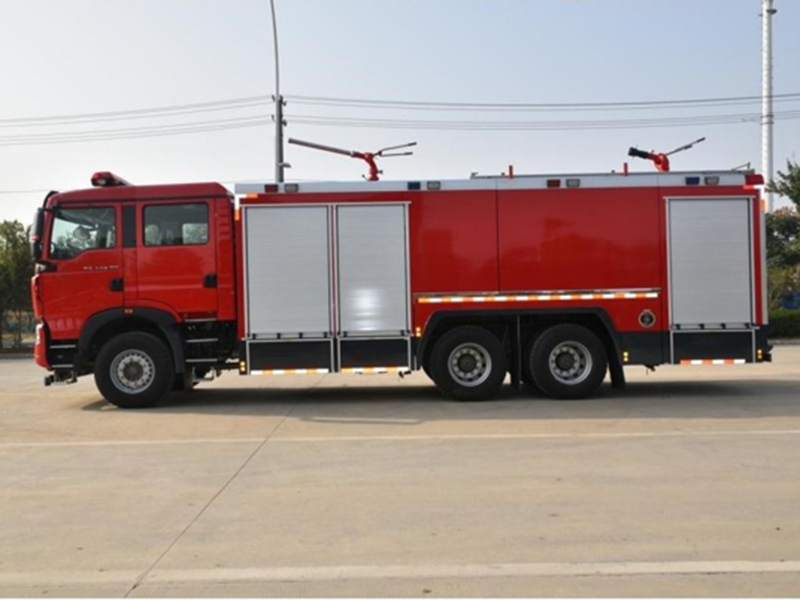

豪沃后双桥泡沫干粉联用消防车采用**重汽集团济南卡车股份有限公司生产的 豪沃型载重汽车二类底盘，底盘型号：ZZ5357TXFV464MF5, **车速101km/h。 原装  四开门双排座驾驶室，带原车空调，原车仪表板处设置消防操纵仪表板及****盒； 后排座位靠背设置四具空气呼吸器专用靠背及固定夹具，乘坐舒适；驾驶室可翻转，  便于发动机维修。上装包括泵房、器材箱、水罐、泡沫罐和干粉罐等，整车载液量为  水6000L、 泡沫2000L, 干粉3000L。 水罐采用优质Q235 碳钢板、泡沫罐采用304不 锈钢焊接而成，干粉罐体材质为Q345R。 装备 CB20.10/30.60 中低压消防泵、PL8/48  型两用消防炮、PF5~15/30 干粉炮。该车具有功率大、车速高、操作方便等特点；可  广泛用于大中城市公安消防队、石油化工、厂矿企业、港口和码头等场所，可扑救大

型油类火灾和一般物质火灾，是理想的中型消防设备。

二  、 整  车  主 要 参 数

外廓尺寸： 10380 x2550x3900mm

**总质量： 28800 kg

干粉量： 3000 L

载液量： 水6000L, 泡沫2000L

**车速： 100km/h

干粉炮喷射率：30 kg/s≤E<35kg/s

干粉炮射程： ≥35m

水泵额定流量： 60 L/s@1.0MPa;30L/s@2.OMPa

消防炮额定流量： 48L/s@0.8MPa

消防炮射程： ≥70 m (水) , ≥ 6 0  m (泡沫)

接近角/离去角： 15°/10°

整车型号：  YZR5290GXFGP110/T6

三   、底  盘  主  要 参 数

型     号： ZZ5357TXFV464MF5 豪沃国 VI消防车底盘

驱动型式： 6×4

轴    距：4600+1400mm

**车速： 101 km/h

发动机型号： MC11.44-60

额定功率：327 KW

排    量：10518ml

总 质 量：35000kg

四 、 驾乘室

结    构：平头、四开门双排驾驶室，后排座位选装4具空气呼吸器托架。

座位设置：前排2人(含驾驶员)+后排4人。

设   备： 除原车设备外，加装有100W **报器、****盒、取力器**开关。

五  、干粉系统

>  干粉罐：

材质：

灭火剂干粉装载量(m³):

设计压力(MPa):

工作压力(MPa):

安全阀爆破压力(MPa)::

>  氮气钢瓶：

材质：

容积(L):

压力(MPa):

数量(只):

>  干粉炮：

型号：

Q345R、Q345B

3

1.7

1.4

1.5

符合**标准

70

15

9

PF5~15/30

工作压力(MPa):

喷射率(kg/s):

射程(m)

数量(只):

0.5-1.5

30kg/s≤E<35kg/s

≥35

1

 干粉**：

数量(只):               1

喷射率(kg/s)          >2.5

射程(m)                            >12

>  干粉卷盘：

>  **方式：

罐进气及粉**出粉为气动阀门**，其他阀门标配为手动，可选配气动**。

六 、容  罐

容   量：水6000L  ,泡沫2000L

材    质： 水罐采用优质碳钢板，罐体内部进行腐处理，

泡沫罐采用优质不锈钢板，水罐底板4mm 碳钢板，水罐

侧板及封板3mm 碳钢板，水罐顶板3mm 碳钢花纹板；泡

沫罐底板4mm 不锈钢板，泡沫罐侧板及封板3mm 不锈钢

板，泡沫罐顶板3mm不锈钢花纹板。

结    构： 钢板焊接式，内设纵、横防荡板

设    备：◇2个人口盖，带有快速锁紧及开启装置

◇ 2个液位指示计

◇ 2个排污口，手动阀**

◇ 1个溢流装置 ◇1个呼吸阀口

技术要求： 符合XF39《 消防车消防要求和试验方法》的有关规定

七、消防泵

型    号： CB20.10/30.60 型中低压消防泵

流    量： 60L/s@1.0Mpa;30L/s@2.OMpa

压    力： 低压1.0Mpa; 中压2.0Mpa

引水时间：≤50s

安装形式： 后置式

Y  技术规格书-2020A

品质·服务·创新

QUALITY·SERVCE·NNOVATION

八、 管路系统

罐体管路材质为优质无缝钢管，通过法兰与各

部件连接。

罐出水管路： 设 有 1 个 DN150 的罐出水管路，水由

罐体进入消防泵，装有1只 DN150 手

动蝶阀，通过 DN150 挠性接头连接水

罐与消防泵。

外进水管路：消防泵后部有一个外进水口，外接150

吸水管，内扣式管牙接口；

出水管路： ※消防泵左右各有1个 DN80及 1 个 DN65的常压出水口；

※消防泵左右各有1个DN65 的中压出水口；

※ 1个DN80 的炮管路，采用DN80 挠性接头，用 DN80 炮球阀**。

注水管路：  ※ 2个DN65 管路(外注水)分布车身中部两侧；

※ 1个DN65罐注水管路，可通过消防泵直接向罐内注水；

放余水管路： 为保护水泵及各球阀，在管路的**处加装放余水阀。

冷却水管路： 为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。

九、 泡沫比例混合器

型号： PH64

混合比： 6%

**混合流量： 64L/s

结构形式： 环泵式

十、 取力器

型    式 ：夹心式

操    纵：电磁阀**

冷却方式：强制可调式水冷

润滑方式：飞溅式油润滑



十一 、 消防炮

型   号： PL8/48

流  量： 48L/s

射   程： ≥70 m(水),≥60 m(泡沫)

压   力：0.8MPa

回转角度： 水平360°,俯仰-45°~70°

十  二  、器  材  箱

材  质： 骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。

结   构： 全钢框架焊接结构，前部器材箱左右各2扇铝合金卷帘门，尾部泵房左右

及尾部各1扇铝合金卷帘门，下设防滑翻转踏板。

器材布置原则

◇  按战斗编成和战斗展开设计器材集成； 按人体工程学原理设计各种器材托架； 按使用逻辑关系和使用频率放置器材；

◇  站在地面或踏板上2个动作内取用任何器材。



十三 、翻转踏板

材   质 ：优质 Q235 钢材；蒙皮为铝合金板(阳极氧化

处理)。

结   构： 采用铰链和门止口双重锁定，安全可靠。

十四 、电器系统

※ 驾驶室顶部配备1.8 米长排豪华红红 LED **。

※整车后顶部安装50W LED 消防探照灯1个，360度遥控转动。

※ 车辆尾部安装可折叠式爬梯。

※ 车辆两侧上方各配有4个红蓝爆闪灯及4个侧照明灯，下方安装安全标志灯和侧 回复反射器(组合式),配有前、后示廓灯，两侧各一只转向灯，器材箱、泵房

内均装有照明灯，并符合 GB4785规定。
